Como Fazer Curva S na Obra: Passo a Passo para Implementação

Acompanhar o progresso de uma obra é como pilotar um avião: sem instrumentos precisos, você voa às cegas. A Curva S surge como o painel de controle que todo gestor precisa para garantir que prazos, custos e metas sejam alcançados. Neste artigo, você vai descobrir como dominar essa ferramenta, desde a teoria até aplicações práticas no canteiro de obras.

O Que É Curva S?

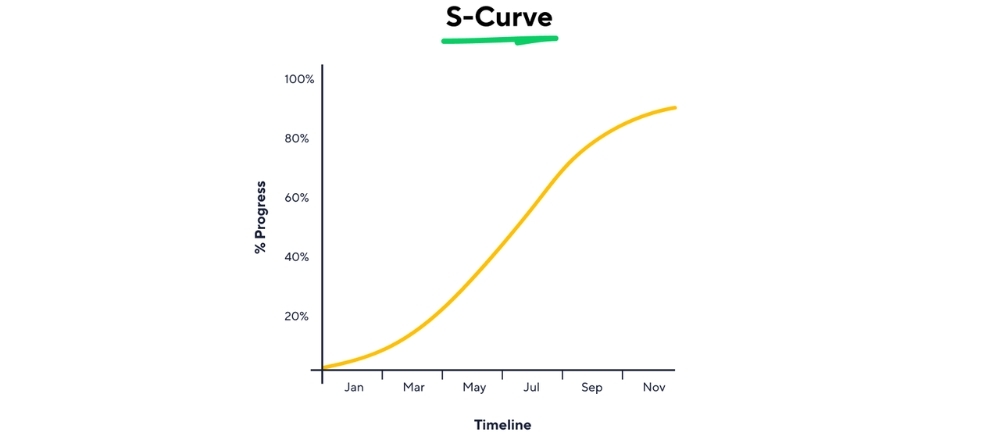

A Curva S é uma representação gráfica do avanço físico ou financeiro de um projeto ao longo do tempo. Seu nome vem do formato da curva, que inicia lentamente, acelera no meio e estabiliza no final – semelhante à letra “S”.

Na construção civil, ela é usada para:

Comparar o planejado com o executado.
Identificar desvios de cronograma ou orçamento.
Tomar decisões corretivas em tempo hábil.

Por que ela é tão crítica? Imagine uma obra de 12 meses onde, no 6º mês, apenas 30% do projeto está concluído. Sem a Curva S, o gestor só perceberia o atraso quando já fosse tarde demais. Com ela, é possível prever problemas meses antes e ajustar rotas.

Como Fazer Curva S: Passo a Passo para Implementação

Criar uma Curva S eficiente requer método. Siga estas etapas:

1. Coleta de Dados

Liste todas as etapas da obra (fundações, estrutura, instalações etc.).
Defina a duração e os recursos (mão de obra, materiais) de cada fase.

2. Definição do Cronograma

Utilize softwares como MS Project, Primavera ou Planilhas Excel.
Atribua pesos a cada etapa com base no impacto no projeto (ex.: fundações = 15% do total).

3. Alocação de Percentuais

Distribua o percentual de conclusão ao longo do tempo. Por exemplo:

Mês 1: 5% da obra concluída.
Mês 6: 45% (pico de produtividade).
Mês 12: 100%.

4. Montagem do Gráfico

Plote os valores planejados (linha base) e os executados (linha real) em um único gráfico. A divergência entre as duas linhas revela atrasos ou adiantamentos.

Exemplo prático:
Na construção de um edifício residencial, a etapa de acabamentos (40% do peso total) deve seguir um ritmo acelerado entre o 8º e 10º mês. Se a Curva S mostrar que apenas 20% foi feito nesse período, é sinal de falta de pedreiros ou atraso na entrega de materiais.

Curva S Física vs Financeira: Entenda as Diferenças

Muitos gestores confundem os dois tipos de Curva S. Veja como distingui-las:

Curva S Física

Mede o progresso tangível da obra: metros cúbicos de concreto aplicados, paredes erguidas, etc.
Foco em marcos construtivos.
Indicador-chave: % de conclusão física.

Curva S Financeira

Monitora o desembolso de recursos: custos com mão de obra, materiais e equipamentos.
Relaciona o avanço físico com o orçamento executado.
Indicador-chave: R$ gasto vs R$ planejado.

Caso real: Em um hospital público, a Curva S física indicava 70% de avanço, mas a financeira mostrava 90% de recursos utilizados. O diagnóstico? Alta inflação no preço do aço – exigindo renegociação com fornecedores.

Relatórios com Curva S: Como Transformar Dados em Ações

A Curva S só tem valor se gerar insights acionáveis. Veja como usá-la em relatórios:

Elementos Essenciais de um Relatório

Comparativo planejado vs realizado: Gráfico overlapped (sobreposto).
Análise de desvios: Explicação para atrasos (ex.: chuvas intensas, greves).
Plano de ação: Medidas para recuperar o cronograma (ex.: horas extras, terceirização).

Frequência Ideal de Atualização

Obras pequenas: Semanal.
Grandes projetos: Diária (em fase crítica) ou trimestral.

Dica: Use cores no gráfico – verde para dentro do prazo, amarelo para alerta, vermelho para atraso crítico. Isso facilita a visualização em reuniões com investidores.

Cases Práticos de Uso da Curva S na Construção Civil

Case 1: Shopping Center em São Paulo

Desafio: Atraso de 4 meses na etapa de estrutura metálica.
Solução: A Curva S revelou que o gargalo estava na logística de transporte. A equipe contratou fretes noturnos e recuperou 2 meses em 6 semanas.

Case 2: Ponte no Nordeste

Desafio: Estouro de 30% no orçamento.
Solução: A Curva S financeira identificou que a compra de concreto usava preços defasados. Revisão de contratos com fornecedores reduziu custos em 15%.

Erros Comuns ao Usar a Curva S (e Como Evitá-los)

Não atualizar os dados: A Curva S vira “enfeite de PowerPoint”.
- Correção: Automatize a coleta com softwares integrados a planilhas ou BIM.
Ignorar fatores externos: Clima, inflação ou mudanças legislativas afetam a curva.
- Correção: Inclua margens de segurança no planejamento (ex.: 10% para contingências).
Superestimar a produtividade: Cronogramas irreais geram frustração.
- Correção: Use dados históricos de obras similares para calibrar a curva.

Integração da Curva S com Outras Ferramentas de Gestão

Para potencializar resultados, combine a Curva S com:

BIM (Building Information Modeling): Simula o avanço físico em 3D e atualiza a curva automaticamente.
Lean Construction: Identifica desperdícios que impactam o cronograma.
KPIs de Segurança: Acidentes podem paralisar a obra – monitore-os na mesma dashboard.

O Futuro da Curva S: Tecnologia e Tendências

A Curva S 4.0 já é realidade com:

IoT (Internet of Things): Sensores em equipamentos alimentam dados em tempo real.
Machine Learning: Algoritmos preveem atrasos com base em padrões históricos.
Mobile First: Aplicativos permitem atualizar a curva diretamente do canteiro.

Dominar a Curva S vai além de plotar números em um gráfico. É sobre antecipar problemas, otimizar recursos e comunicar resultados de forma clara. Em um mercado onde 70% das obras brasileiras ultrapassam o prazo, segundo o IBGE, essa ferramenta é o diferencial entre o lucro e o prejuízo.

Comece hoje mesmo a aplicar a Curva S em seus projetos e transforme a maneira como você gerencia obras.
